Le carburateur Solex de la BX 19 GT



! ATTENTION ! Intervenir sur votre carburateur peut engendrer la destruction partielle ou totale de certaines pièces entraînant des dysfonctionnements pouvant aller jusque l'immobilisation totale de votre véhicule. Cette page est livrée à titre d'information, en aucun cas le Citroën BX Club Europe ne saurait être responsable des dommages causés à votre véhicule!

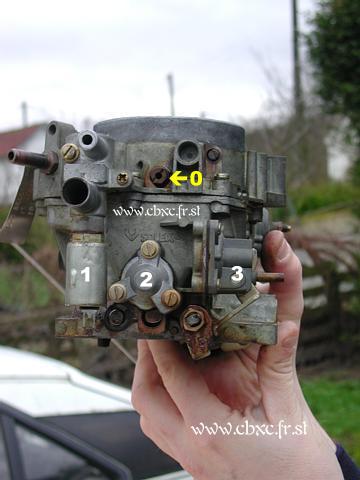

0) gycleur de ralenti 1) electrovanne 2) pompe de suralimentation 3) ne jamais toucher!

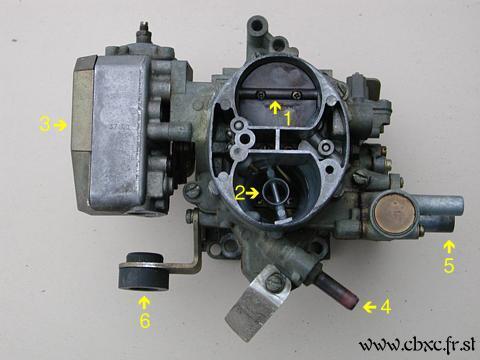

le carburateur vu de dessus 1) premier corps (volet du starter) 2) deuxième corps 3) module accélérateur et starter automatique (ne jamais dérégler) 4) arrivée d'essence 5) commande électrique de mise a l'air de la cuve 6) butée de garde de câble d'accélérateur

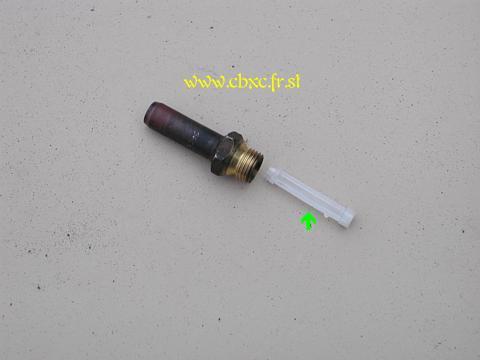

a l'arrivée d'essence se situe un filtre

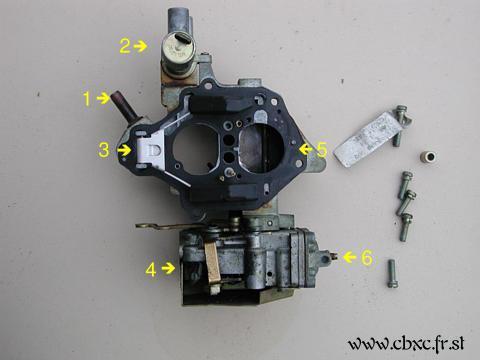

partie supérieur du carburateur 1) arrivée d'éssence 2) électrovanne de mise a l'air libre de la cuve 3) pointeau (Sous la gerde des flotteurs) 4) starter automatique 5) joint de carburateur 6) commande de réglage de butée 7) flotteurs 8) les 5 vis du carburateur 9) éconostats

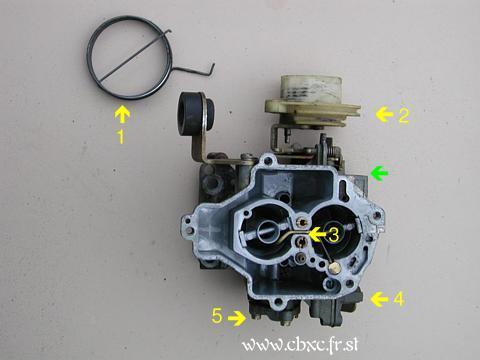

carburateur partie inférieure           1) cuve de carburateur 2) premier corps 3) deuxième corps 4) tubes d'emultion (les gycleurs sont en dessous) 5) injecteurs de pompe 6) ne pas toucher! 7) pompe de suralimentation 8) commande d'accélération 9) ressort de rappel de câble d'accélérateur

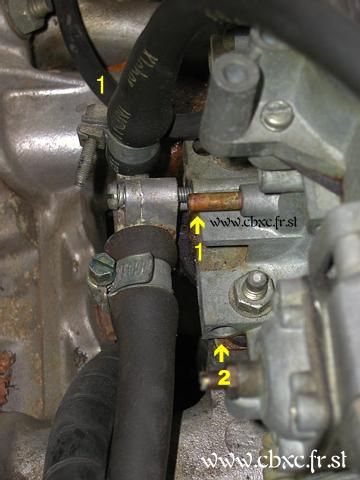

1) commande d'avance a la dépréssion (peut se boucher ou s'abimer) 2) vis de richesse
